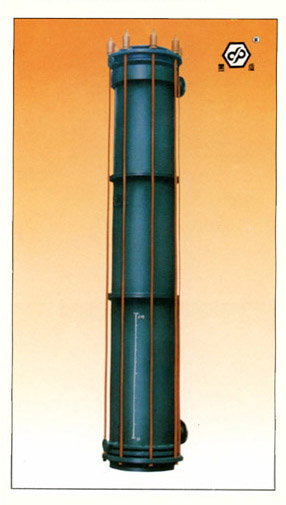

YKA round hole graphite heat exchanger

Home

Product

YKA round hole graphite heat exchanger

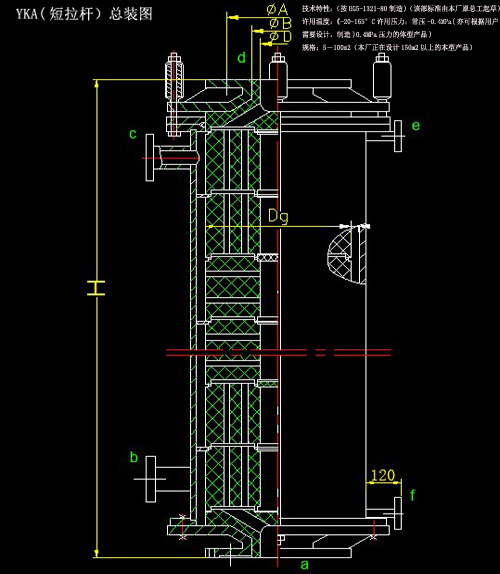

Model	M²	Installation size
Model	M²	Dg	A	B	D	n-M	H	b、c	e、f	K
YKA30- 16/10	5	300	180	140	100	8-M16	1530	Dg50	Dg25	6
	8	300	180	140	100	8-M16	1970	Dg50	Dg25	8
	10	300	180	140	100	8-M16	2410	Dg50	Dg25	10
YKA40- 10/10	8	400	210	180	125	8-M16	1430	Dg50	Dg25	3
	10	400	210	180	125	S-M16	1630	Dg50	Dg25	3.5
	15	400	210	180	125	8-M16	2030	Dg50	Dg25	4.5
	20	400	210	180	125	8-M16	2660	Dg50	Dg25	6
YKA40- 14/12	8	400	210	180	125	8-M16	1630	Dg50	Dg25	3.5
	10	400	210	180	125	8-M16	2030	Dg50	Dg25	4.5
	15	400	210	180	123	8-M16	2430	Dg50	Dg25	5.5
	20	400	210	180	125	8-M16	3230	Dg50	Dg25	7.5
YKA50- 16/10	20	500	295	260	200	8-M16	2460	Dg80	Dg25	5.5
	25	500	295	260	200	8-M16	2860	Dg80	Dg25	6.5
	30	500	295	260	200	8-M16	3260	Dg80	Dg25	7.5
	35	500	295	260	200	8-M16	3660	Dg80	Dg25	8.5
YKA60- 16/12	40	600	350	310	250	12-M16	2980	Dg80	Dg25	6
	50	600	350	310	250	12-M16	3430	Dg80	Dg25	7
	60	600	330	310	230	12-M16	3880	Dg80	Dg25	8
YKA70- 18/14	60	700	350	310	250	12-M16	3150	Dg100	Dg25	8
	70	700	350	310	250	12-M16	3500	Dg100	Dg25	9
	80	700	350	310	250	12-M16	3850	Dg100	Dg25	10
	90	700	350	310	250	12-M16	4200	Dg100	Dg25	11
YKA80- 18/14	80	800	400	360	300	12-M16	3550	Dg100	Dg25	9
	90	800	400	360	300	12-M16	3900	Dg100	Dg25	10
	100	800	400	360	300	12-M16	4250	Dg100	Dg25	11
	110	800	400	360	300	12-M16	4600	Dg100	Dg25	12
	120	800	400	360	300	12-M16	4950	Dg100	Dg25	13
YKA90- 18/14	110	900	400	360	300	12-M16	3550	Dg125	Dg25	9
	125	900	400	360	300	12-M16	3900	Dg125	Dg25	10
	140	900	400	360	300	12-M16	4250	Dg125	Dg25	11
	155	900	400	360	300	12-M16	4600	Dg125	Dg25	12
YKA100- 18/14	130	1000	400	360	300	12-M16	3200	Dg125	Dg25	13
	145	1000	400	360	300	12-M16	3550	Dg125	Dg25	9
	160	1000	400	360	300	12-M16	3900	Dg125	Dg25	10
	180	1000	400	360	300	12-M16	4250	Dg125	Dg25	11
YKA110- 18/14	170	1100	4^0	410	350	16-M16	3900	Dg150	Dg25	10
	190	1100	460	410	350	16-M16	4250	Dg150	Dg25	11
	210	1100	460	410	350	16-M16	4600	Dg150	Dg25	12
	230	1100	460	410	350	16-M16	4950	Dg150	Dg25	13
